簡裝式浮标液位計是以浮标爲測量元件,經一組滑輪及鋼絲将敞口或低壓容器中的被測介質液位間接指示出來的一種現場測量儀表,它适用于石油化工貯罐系統的腐蝕性介質槽、罐;油田、油庫等工業的油罐平底錐蓋拱項容器及一般企業、民用建築的水塔(箱)的液位測量。
該液位計具有外型結構美觀、牢固、讀數直觀、醒目、測量範圍大等優點。對大量程強腐蝕性、高粘度和無須精密測量的場合,尤爲适用。
工作原理
液位計是根據力平衡原理設計的,當罐内液位處于某一位置時浮标重量W,重錘指針重量W 1和浮标浸在液體中所受浮力F,整個系統中摩擦力L網力處于平衡狀态(即w-F-W 1-f=0)。
當液位上升時,由于鋼絲(3),吊着浮标(2)沿導向鋼絲(4)被浮起,液體浮力,F增大,使原平衡系統的四力必去平衡,在重力的作用下,重錘指針(8)向下滑行。若液位是連續上升變化,則重錘指針就能連續向下滑行,删時也連續地在标尺上指示液位的上升高度。
同理,可說明液位下降時,浮标浮力F減少,使鋼絲與液體同步下降,由于浮标的重量大于重錘指針的重量,使指針向上運動,同樣在液位連續下降變化時.重錘指針能随之連續地指示液位的下降情況,從而達到準确測量液位變化的目的。
主要技術參數
★ 工作壓力:常壓:
★ 介質密度>0.6g/cm3;
★ 測量範圍: L=20m内的任意指定測量範圍,對大于 20m的範圍由用戶指定,按特殊規格;
★ 現場指示精度:±10mm:
★ 被測介質溫度:-30℃~300℃:
★ 導向鋼絲安裝垂直度:≤±5

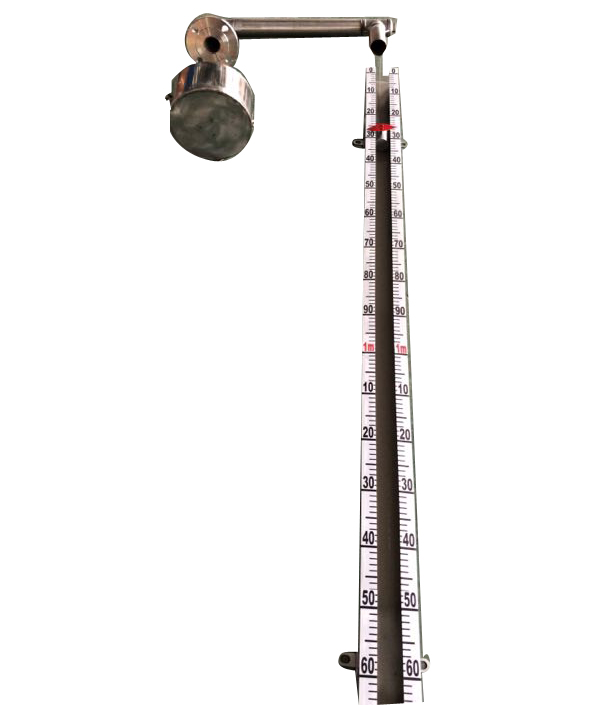

儀表結構
液位計是由浮标、連接鋼絲、導向滑輪、重錘指針、顯示标尺等五部分組成。
1、浮标:浮标是用二個不鏽鋼(或碳鋼)空心圓錐體和一個不鏽鋼(或碳鋼)空心圓柱體焊接而成,并在浮标兩側焊有導向環起導向作用.浮标的作用是直接把液位變化的浮力轉給鋼絲,使鋼絲将液位變化轉送給重錘指針,實現液位變化的現場指示。
2、連接鋼絲:連接鋼絲的一端吊着浮标,另一端連接重錘指針,中間部份封閉在鋼管内。
3、導向滑輪:它是根據現場液位罐的幾何形狀和儀表安裝要求設計的有連接鋼絲,導向滑輪和定滑輪外殼兩部分組成。主要作用是爲連接鋼絲導向,系統轉動的阻力減少。
4、重錘指針:是選用A3F鋼所制成,中間制成指針形式
指針所指相應的标尺數值即爲測量液位高度,它是随浮标的變化随連接鋼帶進行同步運動的。
5、顯示标尺:它由LY11合金鋁壓制而成的,并在表面刻好标準數值,以厘米爲單位,每節高度爲1米。
UFZ型浮标液位計 |
|
1 碳鋼浮球 |
2 不鏽鋼浮球 |
|
L 測量範圍 mm |
|
L1 安裝間距mm |
|
UFZ |
2 |
L=1000mm |
L1=500mm p=0.8g/cm 舉例 |
