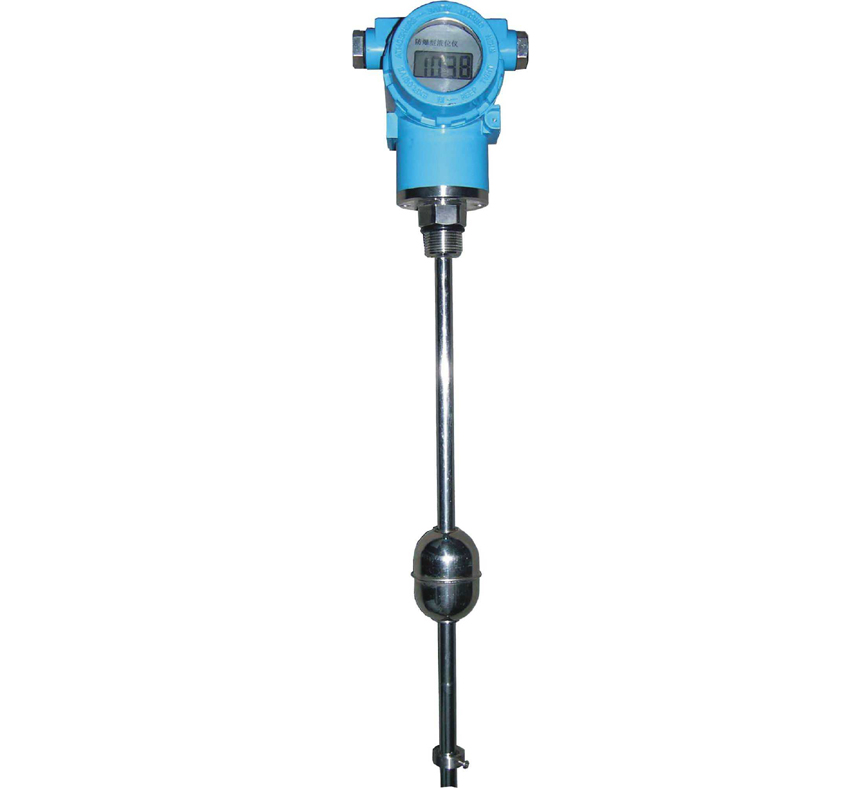

OW-UAT100系列智能型磁緻伸縮液位計是采用磁緻伸縮原理生産的高精度位移測量傳感器，具有測量精度高、穩定可靠、壽命長、結構精巧、環境适應性強等優點，油罐頂部安裝無需清罐，安全、方便、快捷。
産品按GB3836-2000《爆炸性環境用防爆電氣設備》的要求設計。适用于石油、化工、食品、制藥等行業的容器内液位的精确測量。

工作原理
磁緻伸縮液位傳感器部分是基于磁緻伸縮原理設計的，它由敏感元件波導絲（管）、活動磁鐵及發射電脈沖信号和接收返回信号的電子部件構成。當電子探頭中脈沖發生器産生的電脈沖沿鋼管内的波導絲傳遞時，電脈沖同時伴随産生一個垂直于波導絲的環形磁場以光速沿波導絲傳遞。當脈沖環形磁場與浮子固有磁場相遇時，二者的磁場矢量相疊加形成螺旋磁場，産生瞬時扭力并在波導絲上形成一個機械扭力波以聲速傳遞返回到電子探頭，使線圈兩端産生感應脈沖。通過測量出發電脈沖與扭力波返回産生的感應脈沖之間的時間差，就可以精确地計算出被測液面高度。同時将溫度傳感器置于測杆内，便可連續測定介質溫度。

主要技術參數

參   數	OW-UAT100
測量範圍	0.2～6m
液面精度	±1mm
重複性	0.5mm
工作溫度	-40℃～120℃
工作壓力	-0.05～10MPa
介質密度	0.5g/cm3～1.8g/cm3
防爆标準	ExiaⅡCT6
外殼保護等級	IP65
供電電壓	24VDC
輸    出	三線制4～20mA
測杆材質	标準型316L不鏽鋼 可選20号合金鋼、哈氏C-276、316L SS套Teflon或電子抛光
過程連接	DN50以上


選型表

OW-UAT100

磁緻伸縮液位變送器，輸出4～20mA

S6

316L不鏽鋼

探杆材料

A2

20号合金鋼

HC

哈氏C-276合金

TF

316L 不鏽鋼外套PFA (1/16” 厚) ；(最大177ºC & 3.5 kg/cm2)

LW

頂部安裝

變送器結構

TW

底部安裝

A

鑄鋁

變送器外殼

S

不鏽鋼

R1

普通杆式

探杆類型

F1

纜式

HP

高壓杆式

H0

－40～80ºC

過程溫度

H1

－40～120ºC

H2

－40～230ºC(僅AT100)

H3

－40～425ºC(僅AT100)

M1

1個液位

輸出信号

M4

2個液位(僅UAT100)

M4A

1個液位，HART協議(僅AT100)

M4B

2個液位，HART協議(僅AT100)

X

無第二路4~20mA輸出

第二路模拟輸出

R1

有第二路4~20mA輸出

O

普通型

防爆選項

D

隔爆型

E

本安型

－□

安裝高度(mm)

－□

測量範圍(mm)

－□

介質密度(g/cm3)

－□

工作壓力(MPa)

 安裝：對OW-UAT100型，應對安裝法蘭下的測杆長度進行确認，使測杆末端距罐底至少2～10mm，以防止測杆彎曲，并擰緊測杆與法蘭連接的鎖緊螺母。此外，還需确認浮子、限位圈均裝配可靠。然後将液位變
