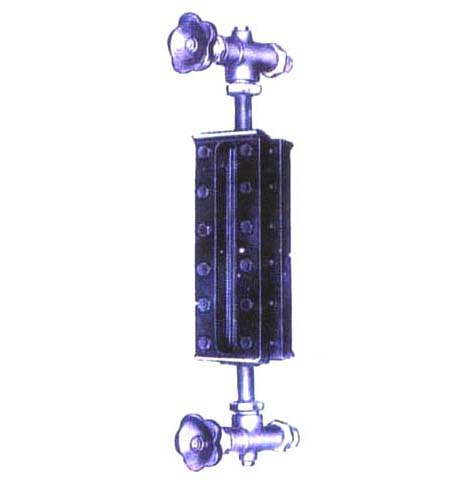

UB-1、UB-2系列玻璃闆液位計可用來直接指示密封容器中的液位高 度，具有結構簡
單，直觀可靠，經久耐用等優點，但容器中的介 質必須是與鋼、鋼紙及石墨壓環不起腐蝕作用的。
□ 結構原理
儀表在上下閥上都裝有M27×1.5或ZG3/4"的螺紋接頭，通 過法蘭與容器連接構成連通器，透過玻璃闆可直接讀得容器内 液位的高度。
　　儀表在上下閥内都裝有鋼球，當玻璃闆因意外事故破壞時， 鋼球在容器内壓力作用下阻塞通道，這樣容器便自動密封，可 以防止容器内的液體繼續外流。
　　在儀表的閥端有阻塞孔螺釘，可供取樣時用，或在檢修時， 放出儀表中的剩餘液體時用。
□ 特點
●讀數清晰、直觀、可靠。
●結構簡單、維修方便。
●經久耐用。
□ 主要技術指标
測量範圍（安裝中心聚L）：500、800、1100、1400、1700……mm。
工作壓力：4.0MPa
工作溫度：≤200℃
安裝形式：法蘭安裝　PN4.0　DN20.HGJ-47-91
　　　　　螺紋安裝　外螺紋G3/4"(或 M27×1.5)
材質：碳鋼、不鏽鋼
伴熱蒸汽壓力：0.6MPa
蒸汽夾套接頭：G1/2"外螺紋
鋼球自封壓力：0.2MPa
□ 選型方法

UB	A									普通型	結構形式
	C									無盲區
		S								石英管	玻璃闆
		B								硼矽管
			1							碳鋼	材質
			2							304
			3							316
				T						透光式	顯示
				2T						雙色透光式
				F						反射式
				2F						雙色反射式
					1					1.6	公稱壓力 （MPa）
					2					2.5
					3					4.0
					4					6.4
					5					10
					6					16
					7					25
						X				mm	測量範圍
							C			螺紋連接	安裝方式
							F			法蘭連拉
								T		□□℃~□□℃	溫度範圍
									0	無	防加裝式
									2	蒸氣夾套
									3	防霜
									4	照明

□安裝使用須知
爲了保證自動密封作用，容器内的介質壓力應大于0.2MPa，在打開上下閥時，閥杆退出轉數不少于4轉，使鋼球封門時，不緻于碰到閥杆的頂端。
□訂貨須知
訂貨時請提供下列參數：
●型号規格、連接尺寸
●測量範圍L、工作壓力、工作溫度
●材質要求
●是否配套供應容器上法蘭、螺栓、螺母、密封墊圈等配件
